최대전력관리장치

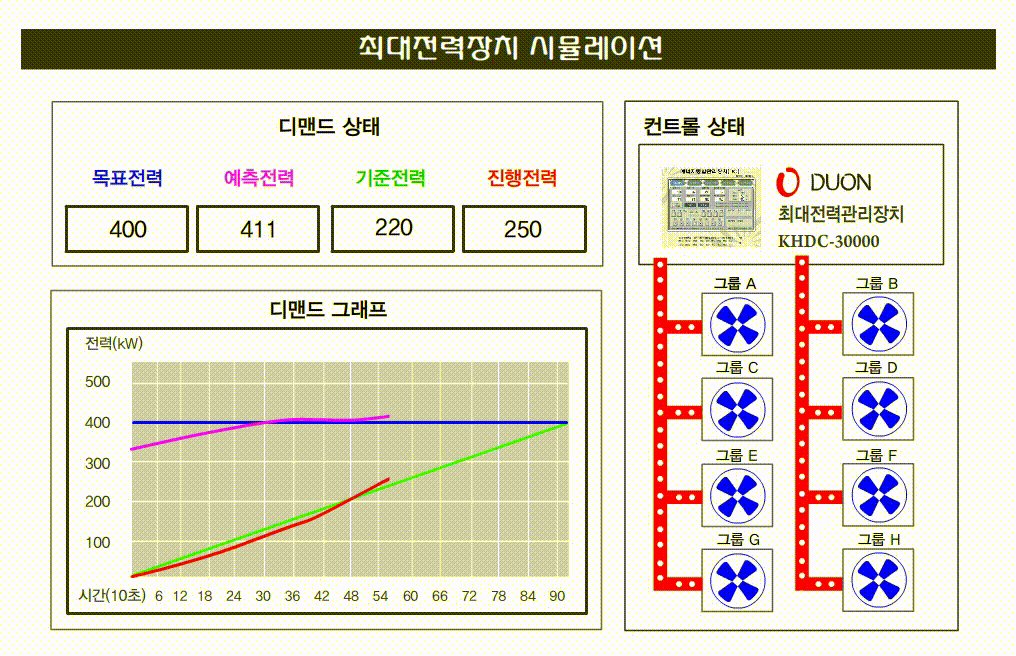

시뮬레이션 설명 : [경보단계] 1차경보 (제어 시작됨을 알림) - 2차경보 (1~2개 그룹제어) - 3차경보 (2~6개 그룹제어)
고객이 사용하는 전력설비의 최대 사용전력(PEAK)을 관리하기 위해 일정량의 목표전력을 설정하면 불필요한 전력 사용을 적절히 자동제어하여 전기 요금을 절감시키는 장치입니다.

목표 전력 설정

목표 전력 초과감지

부하 자동제어

우리나라의 전기요금 6개 종류 가운데 가정용을 제외한 나머지 전기 요금제는 피크 전력요금제를 적용

전기요금 = 기본요금(최대피크) + 사용요금(사용량) 이며, 최대피크는 하절기(7,8,9월) 및 동절기(12,1,2월) 검침 당월 중의 최대 수요전력(Peak)을 기본요금으로 책정하여 1년 동안 과금합니다.

15분 수요시간 동안의 평균 전력

전기요금 계산

청구금액 = ⓐ + ⓑ + ⓒ

교육용 전기요금

구분		기본요금 (원/㎾)	전력량요금(㎾h)
구분		기본요금 (원/㎾)	여름	봄ㆍ가을	겨울
저압전력		5,740	96.90	59.70	84.10
고압A	선택 Ⅰ	6,090	96.60	59.80	82.60
고압A	선택 Ⅱ	6,980	92.10	55.40	78.10
비고 50m풀 이용 가임여성 10% 경로 20% 장애, 유공자 50% 장애, 유공자 50% (성인요금 기준에서 할인적용)

그래프에서 진행 전력이 기준 전력 이상인 경우 정보와 동시에 여러 개의 그룹 중 1개의 그룹씩 일정한 간격으로 제어를 하며, 진행 전력이 기준 전력 미만인 경우 1개의 그룹씩 일정한 간격으로 자동 복귀시켜 최대 수요전력을 자동 조절합니다.

제어 대상이 되는 부하는 꺼두어도 크게 영향을 받지 않는 기계 장치입니다. (시스템, 에어컨, 전기료, 펌프, 냉동기, 공조기 등)

※ 최대수요전력 (㎾, 0~400), 기준 수요시간 15분 (900초)
